Pilote AMD Catalyst™

Catalyst (alias fglrx) est le pilote propriétaire officiel proposé par AMD-ATI.
Il peut être une solution par exemple pour une application utilisant une configuration vidéo particulière pour une carte graphique très récente dont les besoins ne sont pas encore couvert par le pilote libre chargé par défaut.
Si vous ne rencontrez pas de problème, utilisez de préférence le pilote libre installé par défaut, son développement progresse rapidement.

Le code source des pilotes propriétaires n'est pas librement accessible par la communauté des développeurs. Leur utilisation est risquée car AMD-ATI ne les a pas forcément conçus spécialement pour chaque distribution ou chaque types de matériels.

Avant-propos

Sous GNU/Linux, on peut regrouper les cartes graphiques ATI Radeon en 3 catégories avec un pilote propriétaire Catalyst spécifique.

  • Les cartes les plus anciennes antérieures à la Radeon HD2000;
    Le serveur graphique Xorg d'Ubuntu ne prend plus en charge le pilote Catalyst pour ces cartes. Utilisez le pilote libre installé par défaut.
  • Les cartes HD 2000, HD 3000, et HD 4000 utilisant le pilote "fglrx Legacy";
    Ce pilote n'est pas disponible dans les dépôts Ubuntu. De plus, il n'est plus pris en charge par les versions du serveur graphique Xorg au delà d'Ubuntu Precise 12.04. Si vous avez une autre version d'Ubuntu passez votre chemin et utilisez le pilote libre installé par défaut.

Pré-requis

Installation Via les dépôts Ubuntu

Cette méthode est vivement recommandée pour l'installation du pilote propriétaire. C'est la méthode la plus simple qui utilise des pilotes spécialement empaquetés et testés pour Ubuntu.

Pour installer Catalyst et ses pilotes propriétaires il est vivement recommandé d'utiliser le gestionnaire de pilotes additionnels. Contrairement aux autres gestionnaires de paquets, lui seul pourra détecter si la version des paquets disponible dans les dépôts est adaptée ou non à votre carte graphique.
Une fois lancé, plusieurs choix de versions peuvent être disponibles.

Si aucun choix n'est disponible, ou que le pilote ne s'est pas installé (Barre de défilement bloquée plus de 5mn ou revenue à zéro) la version du pilote (paquet fglrx) des dépôts n'est certainement pas ou plus compatible avec votre carte graphique AMD-ATI ou/et votre version d'Ubuntu. Sauf à savoir ce que vous faites, ne tentez pas alors de forcer l'installation du paquet fglrx. L'installation d'un pilote mal adapté peut bloquer le chargement de l'interface graphique d'Ubuntu.
Si vraiment le pilote libre XX.org en place ne vous satisfait pas, essayez plutôt l'installation via le site officiel.


L'interface Ubuntu des pilotes de périphériques

  1. Choisir le pilote propriétaire AMD désiré;
  2. "Appliquer les changements" (ou "activez" sur l'ancienne version du gestionnaire)
  3. Fermer le gestionnaire;
  4. Redémarrer votre ordinateur.

Vous utilisez maintenant les pilotes propriétaires de votre carte graphique AMD/ATI. Il ne vous reste plus qu'à configurer Catalyst.

Si la prise en charge de votre carte graphique n'est toujours pas satisfaisante, vous pouvez utiliser une version du pilote fglrx disponible depuis le site officiel (Voir ce chapitre).

Installation via le site officiel

  • Installer un paquet hors des dépôts officiels peut présenter une instabilité de votre système.
  • Pour les cartes AMD/ATI Radeon séries R9 200, R7 200, HD 8000, HD 7000, HD 6000 et HD 5000:
  • Pour les anciennes cartes ATI Radeon HD 2000/3000/4000, le pilote "Legacy" n'est plus pris en charge au delà d'Ubuntu Precise 12.04.

L'installation se fera avec des paquets .deb pour Ubuntu créés à partir du script d'installation .run d'AMD.

Pré-requis

Installation

Dans la partie "sélectionner manuellement le pilote" de la page de téléchargement du site officiel AMD-ATI:

  1. Sélectionner votre carte graphique au travers des différentes listes déroulantes proposées;
  2. Télécharger dans votre dossier personnel le paquet pour Linux correspondant à votre architecture matérielle

Pour les cartes HD 2000, HD 3000, et HD 4000, le pilote "fglrx legacy" utilisable uniquement avec Precise 12.04 est directement au format exécutable .run:

  1. Dans votre dossier personnel, créez un nouveau dossier nommé fglrx;
  2. Copiez-y le fichier .run téléchargé.

Continuez la procédure.

Puis dans un terminal à l'aide des commandes suivantes:

  1. Déplacez-vous dans votre dossier créé ou décompressé:
    cd fglrx*
  2. Rendre exécutable le fichier .run
    chmod +x amd-*
  3. Exécuter ce fichier .run
     sudo ./amd-*

    L'installateur vérifiera la compatibilité de votre système puis si elle est correcte, il lancera l'interface graphique d'installation;

  4. Choisir "Generate Distribution Specific Driver Package" et "continuer";
    Création de paquets
  5. Dans la liste des distributions Linux, choisir en bas "Build Package for detected OS: Ubuntu/<votre version>" et "continuer";
    Construction de paquets .deb
    Patientez, la génération de paquets prend du temps. 1/4 d'heure voire plus est fort possible. Votre ordinateur peut sembler inactif (pas de défilement des barres d'avancement par exemple).
  6. Une fois la génération des paquets terminée, quitter (exit) l'interface graphique;
  7. Un message vous demandera si vous souhaitez installer ces paquets générés, répondre "oui".
    confirmation d'installation
    L'installation des paquets .deb ainsi générés démarre;
  8. Une fois l'installation terminée, ne fermez pas le terminal et saisir la commande pour configurer le pilote dans le fichier X11;
    sudo /usr/bin/aticonfig --initial
  9. Fermer le terminal et redémarrer votre ordinateur pour activer ce nouveau pilote.

Vous utilisez maintenant les pilotes propriétaires de votre carte graphique AMD/ATI. Il ne vous reste plus qu'à configurer Catalyst.
(Une fois le pilote actif, le fichier téléchargé ainsi que le dossier crée ou décompressé n'ont plus d'utilité. Vous pouvez les supprimer).

(Source (en))

Mise à jour du pilote

La mise à jour des pilotes propriétaires AMD-ATI n'est pas possible. Vous devez donc désinstaller l'ancienne version avant d'installer la nouvelle. Pour éviter tous risques d'erreurs, pensez à supprimer de votre dossier personnel le fichier téléchargé ainsi que le dossier fglrx créé ou le dossier décompressé précédemment.

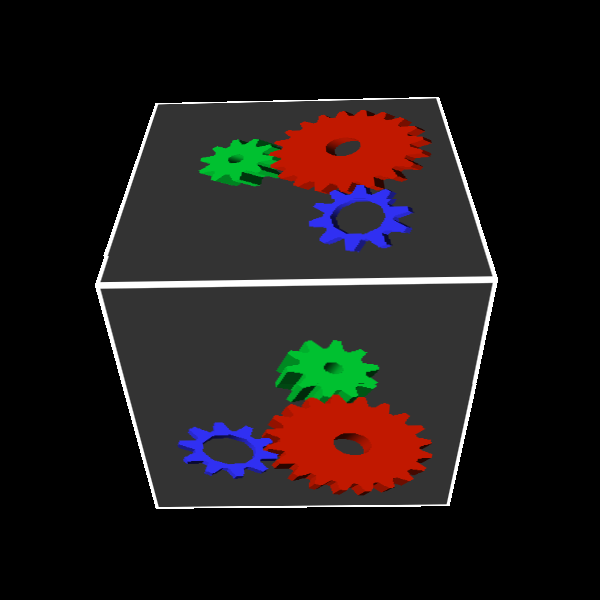

Tester sa carte

Configuration

Accélération du décodage vidéo VA-API

Vous pouvez améliorer le rendu de certaines vidéos grâce à l’accélération vidéo API. Voir la page vaapi.

Panneau de contrôle

Le pilote Catalyst est fourni avec un panneau de contrôle, le "AMD Catalyst Control Center", destiné à vous permettre de personnaliser la configuration par défaut. 2 possibilités vous sont proposées, "Catalyst" et "Catalyst (administrateur)". En effet, certains changements ne sont possibles qu'en mode administrateur.

  • Lancer l'application depuis le tableau de bord d'Unity. L'application se trouve dans la catégorie "Personnalisation" une fois "filtrer les résultats" de la loupe "application" .
  • Ou dans un terminal, saisir la commande suivante:
    amdcccle

    ou en mode administrateur:

    sudo amdcccle

Quelques-unes des fonctions accessibles via ce panneau de contrôle

Fenêtre d'informations dans l'interface Catalyst Les paramètres d'affichage

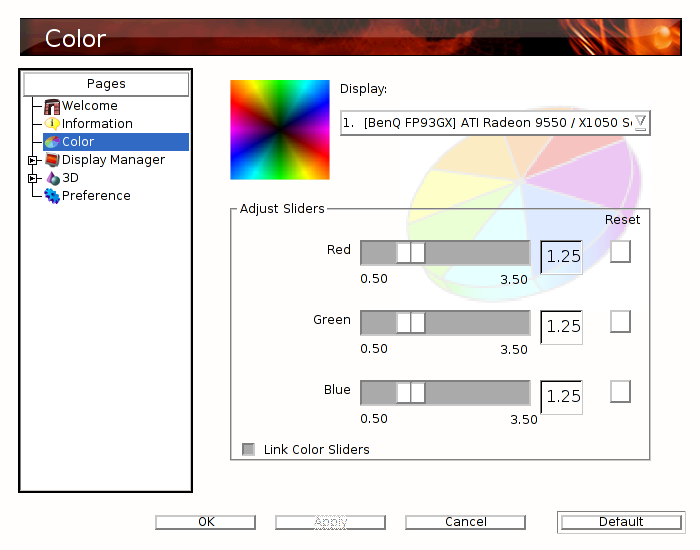

Le réglages des couleurs Les réglages d'anti-aliasing

Certaines options peuvent n'avoir aucun effet sur certaines anciennes cartes (qui ne supportent pas le filtrage par exemple).

Il sera question ici des premières options qui permettent un confort d'utilisation :

Synchronisation verticale

Dans Catalyst Control Center → 3D → Plus de paramètres, il est conseillé de fixer Attendre le rafraîchissement vertical sur Toujours activé, qui permet de synchroniser l'affichage sur la fréquence verticale de l'écran. Cette option est prise en compte immédiatement lors du clic sur la case à cocher.

Cela a deux effets bénéfiques :

  • si l'écran est à 60Hz, pas besoin de dessiner 1300 images par secondes et faire tourner les ventilateurs à fond, 60 suffisent ;
  • sans cette option, il arrive que l'écran dessine réellement l'image alors que la carte graphique est en train d'écrire une nouvelle image, ce qui provoque des effets de "déchirements" :

Effet de déchirement

Cependant, activer cette option ne résout pas TOUS les problèmes de déchirements : lors de la rotation du cube de compiz, chaque image est bien synchronisée, les déchirements ont disparu ; par contre, lors du déplacement d'une fenêtre, compiz ne demande pas la synchronisation, donc des déchirements resteront visibles (Vérifié en 2560x1600 avec une HD4870 et Sync to VBlank activé, toujours vrai).
Vous pouvez alors essayer d'activer le bureau sans déchirement dans Options d'affichage → Sans déchirement pour palier ce problème.

Anticrénelage (ou antialiasing)

L'antialiasing permet de réduire les effets "escalier" sur les contours des objets 3D.
Voici la différence de rendu avec et sans antialiasing (à gauche, l'antialiasing est désactivé, à droite, il est activé au maximum) :

Antialiasing désactivé Antialiasing activé

Pour l'activer, dans Catalyst Control Center → 3D → Anticrénelage, cochez Remplacer le réglage de l'application et réglez la puissance du filtre. Un filtre plus fort sera plus efficace, mais demandera plus de ressources au système.
Une fois validée, l'option est immédiatement prise en compte.

Vous pouvez également changer la technique d'anticrénelage utilisée dans 3D → Mode d'anticrénelage. Ici aussi, le mode choisi influe sur la qualité du filtre et du même coup sur les performances du système.

Filtre anisotrope (ou anisotropic)

Le filtrage anisotrope permet de réduire les effets "escalier" à l'intérieur des fenêtres (sur les textures). Son effet est d'autant plus visible que l'on regarde l'objet 3D (une fenêtre sur une face du cube par exemple) avec un angle proche de 90°.
Voici la différence de rendu avec et sans filtrage anisotrope (à gauche, l'anisotropie est désactivée, à droite, elle est activée au maximum) :

Anisotropie désactivé Anisotropie activé

Pour l'activer, dans Catalyst Control Center → 3D → Filtrage anisotrope, il suffit de cocher Remplacer le réglage de l'application et de régler la puissance du filtre. Cette option sera prise en compte au prochain démarrage de compiz (ou autre application 3D).

Aticonfig

Aticonfig est une application en lignes de commande pour gérer les options de votre carte graphique. Pour en savoir plus (en), saisir dans un terminal la commande:

aticonfig -h

Température de la carte

Les commandes qui suivent demandent au préalable un lancement de aticonfig en mode administrateur :

sudo aticonfig --initial

Pour connaître la température de sa carte graphique tapez :

aticonfig --adapter=0 --od-gettemperature

Pour obtenir quelque chose comme :

Adapter 0 - AMD Radeon HD 6700 Series
            Sensor 0: Temperature - 44.00 C

Les séries des Radeon 4xxx ont tendance à chauffer énormément car le ventilateur tourne à 20% par défaut. Pour contrôler la vitesse du ventilateur une simple commande, dont la prise en compte est immédiate, suffit :

aticonfig --pplib-cmd "set fanspeed 0 40"

40 correspond au pourcentage de la vitesse maximum du ventilateur de la carte graphique.
Par exemple, cette commande sur une HD4850 fait passer la température de 80°C à 56°C, et le ventilateur reste silencieux.

En revanche, sur la série des 36xx, le ventilateur est à vitesse trop élevée pour ce que l'on demande au GPU, entraînant des nuisances sonores inutiles. Si vous êtes possesseur de ce type de carte, vous pouvez baisser la vitesse à 30%, réduisant considérablement le niveau de décibels. La carte ne monte pas à plus de 30°C.

Vous pouvez ajouter votre commande au démarrage de votre session pour que la carte graphique soit bien ventilée automatiquement à chaque démarrage.

Désinstallation

Ubuntu Trusty 14.04.1 et antérieures

Pour désinstaller Catalyst et ses pilotes propriétaires:

  1. Choisir le pilote libre "Serveur XX.Org";
  2. "Appliquer les changements" (ou "activez" sur l'ancienne version du gestionnaire)
  3. Fermer le gestionnaire;
  4. Redémarrer votre ordinateur.

Après le redémarrage de l’ordinateur, le pilote libre sera alors activé automatiquement.

Ubuntu Trusty 14.04.2 et ultérieures

Le gestionnaire de pilotes additionnels ne gère pas correctement la dépendance fglrx-core. Lors de la désinstallation du pilote propriétaire le paquet fglrx-core sera ignoré. L'ordinateur redémarrera alors en chargeant le pilote propriétaire de ce paquet fglrx-core et non le pilote libre XX.org.*
Pour charger automatiquement au prochain démarrage le pilote libre XX.org, il faut donc désinstaller tous les paquets fglrx (fglrx, fglrx-amdcccle et fglrx-core) et ce avant redémarrage. Utilisez alors pour cela votre gestionnaire de paquets habituel ou encore en saisissant dans un terminal avec les droits d'administration la commande suivante:

sudo apt-get purge fglrx*

*Si tel était le cas (présence d'une interface minimale 640x480 après redémarrage), il suffit de réinstaller le pilote propriétaire pour retrouver vos 3 paquets fglrx puis reprendre correctement la désinstallation de ces 3 paquets.

Problèmes connus

Voir aussi
