Clés Orange 3G

Clé Icon 225


Installation - Ubuntu 8.04 LTS Hardy Heron

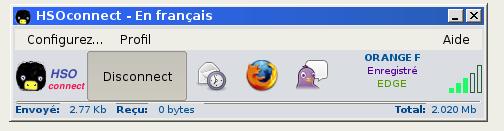

Il suffit d'installer les pilotes Icon225.tgz (compatible 32 ET 64bits) pour qu'elle soit reconnue comme une clé 3G et non comme une clé USB. De plus, ce pilote vous permet de disposer d'une petite interface de connexion graphique nommée HSOConnect.

Ne pas connecter la clé jusqu'à la fin de l'installation.

Avoir une connexion à Internet opérationnelle.

Pour cela, ouvrez un terminal et entrez:

wget http://www.equinoxefr.org/wp-content/uploads/2008/11/icon225.tgz
tar xvf icon225.tgz
cd hso
sudo ./install.sh

Répondre "o" (pour "oui") à la demande d'installation de paquets supplémentaires.

Configuration

1 - Arrêter toute connexion wifi 2 - Préférer la connexion 3G/3G+ au lieu de la connexion GPRS/EDGE

Une fois l'installation terminée,

  1. Ouvrir HSOConnect dans le Menu [Applications] > [Internet].
  2. Modifier la langue.
  3. Ajouter l'APN dans [Profil] > [Éditer le raccordement] :

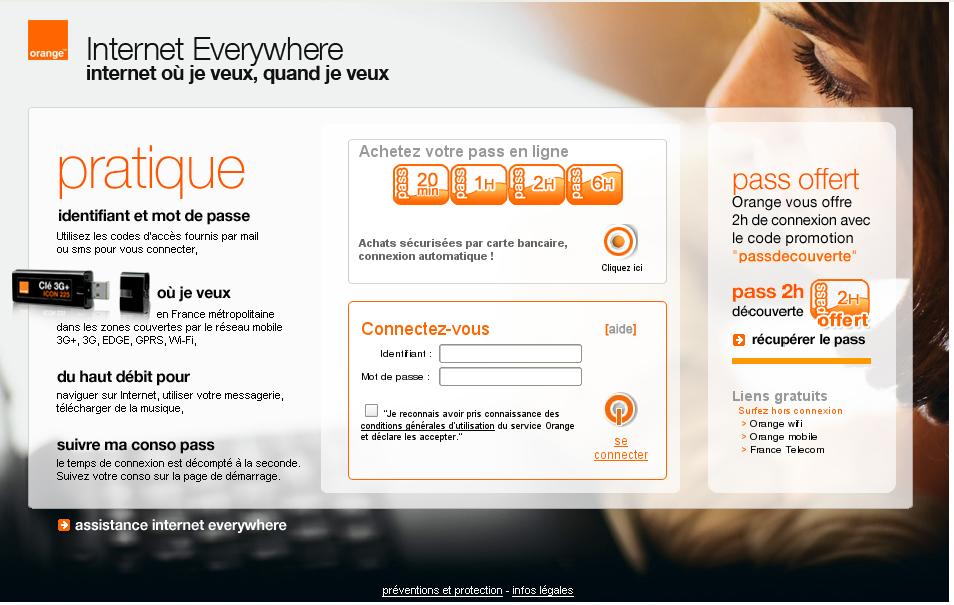

    1. orange.ie pour le Pass Internet Everywhere.
    2. orange.fr pour les forfaits "classiques".
  1. Puis entrer le code PIN (0000 par défaut).
  2. Fermer et redémarrer l'ordinateur.
  3. Revenir au Bureau,
  4. Brancher la clé 3G
  5. Lancer HSOConnect.
  6. Attendre quelques instants
  7. À l'invite et entrer le code PIN (0000 par défaut).
  8. Le bouton [Connect] devient actif, appuyer dessus.

* Sur certaine clés Internet Everywhere (plus récentes ?) la configuration est la suivante :

  1. Utilisateur : laisser vide
  2. Mot de passe : orange
  3. APN : orange.fr
  4. PIN : 0000

Lancer le navigateur Mozilla et décocher la case [Travailler hors connexion] dans le menu [Fichier] pour chaque connexion.

Installation - Ubuntu 8.10 Intrepid Ibex

Le package de PHARscape en version 1.6 (hso-1.6) est indispensable pour utiliser cette clé 3G. Il y a un bug connu avec la version précédente sous Intrepid 8.10. PHARscape:

1. HSO-1.6.tar.gz le plus récent pilote.

Dézippez le fichier:

tar xzf hso-1.6.tar.gz

Entrer dans le répertoire :

cd hso-1.6

Nettoyer les vieux pilotes

make clean

compilation & installation du pilote :

make && sudo make install

2. hso-udev.tar.gz, l'utilitaire Rezero évite que la clé ne soit reconnue comme une clé USB (volume de stockage amovible). REMPLACE PAR http://pharscape.org/ozerocdoff.html

3. HSOLink_1.0.46-1_i386.deb Interface de connexion indispensable au bon fonctionnement de HSOConnect (32bits uniquement).

3'. HSOLink_1.0.46-1_amd64.deb. Paquet HSOLink spécifique pour architecture 64bits.

4. HSOConnect-py2.5_1.1.83_all.deb Interface graphique.

Tous les paquets sont fonctionnels pour les 2 types d'architecture (32 et 64bits) SAUF HSOLink.

Redémarrer l'ordinateur (par précaution).

Clé Huawei E 160

A partir de la version Ubuntu 9.04 Jaunty Jackalope cette clé 3G est gérée directement par Network Manager.

Configuration clé 3G+ Internet Everywhere

Si la configuration par défaut ne marche pas pour une clé Internet Everywhere… reprendre depuis le début la configuration:

  1. choisir "orange" comme fournisseur d'acces
  2. puis choisir "Contract" au lieu de "Internet Everywhere"…

Et ainsi cela marche !!

Cela donnera par exemple:

  1. Utilisateur : orange
  2. Mot de passe : orange
  3. APN : orange.fr
  4. PIN :

Configuration clé M6Mobile

Pour la clé M6Mobile, dans Network Manager, il faut mettre :

  1. Utilisateur : orange
  2. Mot de passe : orange
  3. APN : orange-m6.ie

Clé MF 636

A compléter

Clé Orange 3G Icon 7.2 // Qualcomm 3G (Option GlobeSurfer Icon II)

A partir de la version 11.10 la clef est automatiquement détectée lors de la connexion. Une fenêtre apparaît demandant le code PIN.

Clé Orange 3G Icon 7.2 // Qualcomm 3G CDMA (Option GlobeTrotter)

En cours de rédaction, donc ne pas suivre la procédure Ne semble pas pouvoir avancer – problème de FW semble-t-il

Cette clef possède 2 modes, modem et stockage, par défaut c'est ce dernier qui est activé. Pour activer la partie 3G, il faut changer le mode de la clef. Network Manager détectera alors la clef 3G comme il se doit.

Pré Requis

Pour pouvoir changer le mode de la clef, il faut télécharger le module usb_modeswitch http://www.draisberghof.de/usb_modeswitch/

Installation

  1. Téléchargez l'archive et le fichier de configuration (come indiqué sur le site de l'auteur)
  2. Installez le paquet libusb apt://libusb-dev
  3. Copiez l'exécutable dans
    /usr/sbin
  4. Vérifier les droits 755 root:root
  5. Copiez le fichier de configuration usb_modeswitch.conf dans
    /etc

Configuration

  1. Déterminez la version de votre carte 3G
  2. Ouvrez votre fichier
    usb_modeswitch.conf
  3. (Dé)Commentez les lignes en fonction de la version de votre clef

Clé Huawei E1752

Installation

Pour Ubuntu 11.04 Natty Narval, aucune installation n'est nécessaire. La clef est prise en charge nativement. Répondre tranquillement aux questions posés. 1)

Pour Ubuntu 10.04 Lucid Lynx l'installation du paquet apt://usb-modeswitch suffit.

Testé sous Ubuntu 9.10 Karmic Koala, doit surement fonctionner aussi sous Ubuntu 9.04 Jaunty Jackalope en installant le paquet udev-extras

Installez le paquet usb-modeswitch

Lancez la commande pour passer la clé en modem nécessite les droits administrateur

usb_modeswitch -v 12d1 -p 1446 -M 55534243000000000000000000000011060000000000000000000000000000 -m 0x01

Adaptez l'option -p, de la commande usb_modeswitch précédente à votre matériel. Cette option correspond au product ID.
Pour connaitre celui de votre matériel, utiliser la commande lsusb dans un terminal. Celle-ci vous renverra pour chaque port USB de votre machine
(…) ID <fabricant>:<produit> (…). Le product ID est la deuxième valeur donnée en hexadécimale.
Par exemple pour "ID 12d1:141b Huawei Technologies Co., Ltd", 141b est le product ID il faudra donc lancer usb_modeswitch -v 12d1 -p 141b (…)

Ensuite il vous suffit de régler Network Manager pour ça je vous renvoie vers cet excellent tuto:

http://www.respawner.fr/blog/index.php?post/2009/07/31/Restez-connecté-avec-Ubuntu-et-la-clé-3G-Orange

Pour une application automatique sous Ubuntu 9.10, il faut modifier des fichiers de configuration de usb-modeswitch. Voir ce post sur le forum.

Problèmes connus

Connexion impossible sur KDE

Lorsque l'on connecte la clé 3g sur Kubuntu, 11.04 elle est bien reconnue mais quand on essaye de suivre les étapes pour se connecter comme sur Ubuntu, la connexion ne s'établit pas.

Problème et résolution testés uniquement sur Kubuntu 11.04

Une des solution est de passer par wvdial. Si vous disposez d'une connexion internet, vous pouvez directement installer le paquet wvdial via la commande

 sudo apt-get install wvdial

Si vous ne disposez pas d'une connexion internet, il vous faudra télécharger et installer les paquets suivants dans l'ordre:

Les liens pointent vers les version 32 bits des paquets. Si vous tourner sur Kubuntu 64 bits, il faudra les chercher sur internet.

Une fois wvdial installé il faudra Éditez le fichier /etc/wvdial.conf de la manière suivante :

[Dialer Defaults]
Phone =
Username =
Password =
New PPPD = yes

[Dialer orange]
Init1 = ATZ
Init2 = ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0
Init3 = AT+CGDCONT=1,"IP","keygp"
Modem Type = Analog Modem
Phone = *99#
ISDN = 0
New PPPD = yes
Password = orange
Username = orange
Modem = /dev/ttyUSB0
Baud = 9600

[Dialer pin]
Modem = /dev/ttyUSB0
Baud = 9600
Init1 = AT+CPIN=0000

Enregistrez ensuite le fichier et fermez le.

Le "keygp" de la ligne Init3 = AT+CGDCONT=1,"IP","keygp" est à remplacer par votre APN (Acces Point Name). Dans mon cas il s'agit de la formule prépayée en Tunisie. Si c'est aussi votre cas, aucune modification n'est à effectuée. Si vous avez opté pour la formule post-payée, il s'agira probablement de "keypro". Pour ce qui concerne la France, je ne sais pas si il s'agit des mêmes APN.

Insérez ensuite la clé 3g dans le port USB, ouvrez une console et tapez le code suivant et appuyez sur la touche Entrée:

 wvdial pin

Si le code suivant apparaît, celà signifie que la clé 3g n'a pas encore été reconnue et il faudra alors retaper la ligne ci-dessus:

--> WvDial: Internet dialer version 1.61
--> Cannot open /dev/ttyUSB0: No such file or directory
--> Cannot open /dev/ttyUSB0: No such file or directory
--> Cannot open /dev/ttyUSB0: No such file or directory

Tapez ensuite la commande suivante:

 sudo wvdial orange

Le code suivant devrait apparaitre:

--> WvDial: Internet dialer version 1.61
--> Initializing modem.
--> Sending: ATZ
OK
--> Sending: ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0
ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0
OK
--> Sending: AT+CGDCONT=1,"IP","keygp"
AT+CGDCONT=1,"IP","keygp"
OK
--> Modem initialized.
--> Sending: ATDT*99#
--> Waiting for carrier.
ATDT*99#
CONNECT
--> Carrier detected.  Waiting for prompt.

Puis après un petit temps d'attente, une deuxième partie de code va apparaitre qui ressemble à ça et la diode de la clé 3g devrait rester bleue en continue (sans clignotement) si vous êtes connecté en 3g ou vert en continue si vous êtes connecté en 2g:

--> Don't know what to do!  Starting pppd and hoping for the best.
--> Starting pppd at Sun Aug 21 11:52:49 2011
--> Pid of pppd: 4895
--> Using interface ppp0
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].
--> local  IP address XXX.XX.XX.XXX
--> pppd: �[07]. X[06].
--> remote IP address XX.XX.XX.XX
--> pppd: �[07]. X[06].
--> primary   DNS address XX.XX.XX.XX
--> pppd: �[07]. X[06].
--> secondary DNS address XX.XX.XX.XX
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].
--> Connect time 2.5 minutes.
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].
--> pppd: �[07]. X[06].

Vous pouvez dès à présent surfer sur le net.

Liens

1) Au 31/07/2011, il a été noté que le redémarrage du système avec la clef branchée avant le démarrage peut être nécessaire.
