Installation robuste : utilisation de mdadm + LVM2+UBUNTU-alternate-CD

Le but de ce tutoriel est d'expliquer comment installer un système permettant le remplacement d'un disque dur en panne sans perte de données. Nous utiliserons deux types de raid:

  • le raid1 pour le point de montage /boot

en effet Grub ne sait pas booter sur du LVM. En revanche, Grub2 le permet désormais (au moins depuis la version présente dans Debian/lenny). Cette limitation devient donc caduque même avec une partition de boot LVM+RAID (software).

  • le raid5+LVM pour la racine et /home (j'ai choisi de faire des partions LVM sur le raid5 car celle-ci peuvent être facilement dimensionnées a posteriori.

AVERTISSEMENT :

  • Ce tutoriel n'est en aucun cas un manuel de référence, il est juste le fruit de mon expérience qu'il me semblait intéressant de partager.
  • Ce tutoriel n'explique pas non plus ce qu'est le RAID ou le LVM, je vous laisse lire les nombreux wiki qui existent sur la question.
  • Je vous conseille de faire quelques tests de pannes tant que vous n'avez pas de données sensibles.

CONFIGURATION :

  • UBUNTU Gutsy 7.10
  • 3 disques durs de 40 Go

AVANT DE COMMENCER :

  • Télécharger et graver le alternate-CD de Ubuntu

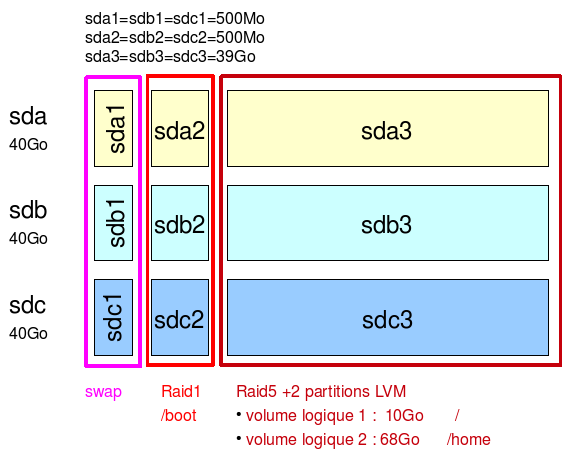

ARCHITECTURE DE L'INSTALLATION :

Installation

Booter sur le CD, taper F2 pour choisir la langue française puis sélectionner le menu « Installer sur le disque dur ».

(en mode texte, pour éviter certains bugs, avec les disques ide)

Partitionnement des disques

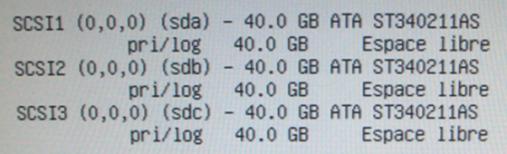

Nous allons utiliser l'outil de partitionnement du CD et le faire manuellement. Choisir donc « partitionnement manuel » Les 3 disques doivent normalement apparaitre comme ci-dessous:

Sélectionner un espace libre et créer les 3 partitions :

  • une de 500Mo utilisée comme « swap »
  • une de 500Mo utilisée comme « raid » et rajouter l'indicateur d'amorçage sur "présent"
  • une dernière de 39 Go utilisé comme « raid »

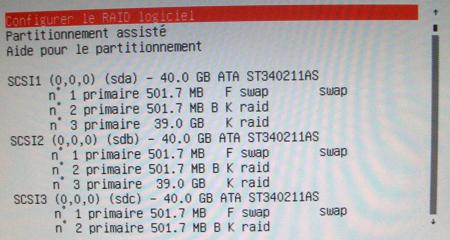

Répéter l'opération sur les 3 disques. Cela doit donner quelque chose dans ce gout là:

Création des périphériques RAID

A l'aide de la barre de défilement verticale remonter et sélectionner le menu « Configurer le RAID logiciel »

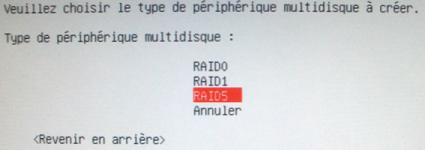

Là un écran apparait pour savoir si il faut appliquer les changements, répondre « oui », après quelques minutes d'attente un nouveau menu apparait, celui-ci vous permettra de « créer un périphérique multidisque » autrement dit les deux périphériques RAID. A ce stade on va vous demander le type de RAID à créer ici du RAID 1 (ATTENTION la photo est trompeuse)

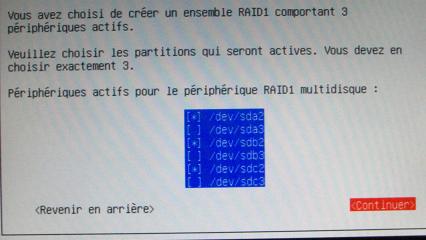

Pour le premier périphérique en RAID 1 choisir les partitions sda2,sdb2,sdc2 en utilisant la touche « espace » pour sélectionner et la touche « TAB » pour changer d'endroit dans la zone graphique.

Répondre aux quelques questions qui vous sont posées concernant les caractéristiques du RAID : j'ai personnellement choisi 3 disques, et 0 en secours. Réaliser la même opération pour créer le RAID 5 à l'aide des partitions sda3,sdb3 et sdc3

Continuer jusqu'à obtenir un écran comme le suivant, confirmant bien la création des périphériques RAID.

C'est à ce moment que le RAID 5 se construit. Avant de faire toutes autres choses, laissez lui le temps de se construire entièrement. Pour vérifier celà, allez en mode console (CTRL ALT F2) et tapez la commande suivante : cat /proc/mdstat

Vous voyez l'avancement de la construction de votre RAID 5 (pourcentage et minutes restantes) puis CTRL ALT F1 pour revenir sous l'install d' Ubuntu.

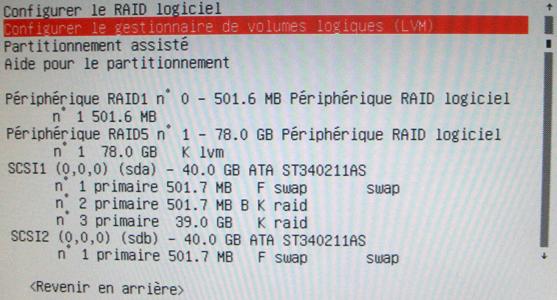

Une fois fini, Pour le périphérique RAID 5: changer le type de système de fichier de partitions, mettre utilisé comme « LVM »

Configuration du LVM

A ce stade doit apparaître un menu « Configurer le gestionnaire de volumes logiques (LVM) » qui va nous permettre de créer nos différents:

  • volumes physiques,
  • groupes de volumes
  • et volumes logiques

sur le RAID 5.

FIXME Ajout de la possibilité de chiffrer entièrement la LVM à ce stade.

A l'aide des différents écrans, créer :

  • Un volume physique sur le périphérique RAID5 ici /dev/md1

Remarque: les périphériques RAID sont nommés md0 et md1

  • Un groupe de volume appelé « mvg », contenant le volume physique précédent
  • Et deux volumes logiques, le 1er appelé « racine » de 10Go et le 2nd appelé « home » de 68Go,

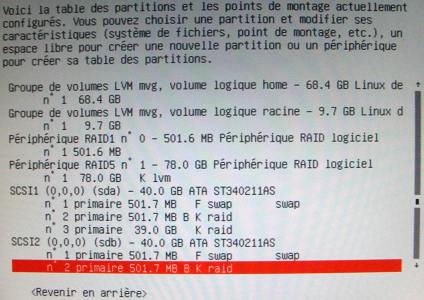

A la fin de la configuration vous devez obtenir quelque chose comme ceci:

puis vous obtenez une nouvelle table de partition

Remarque : On peut voir les partitions LVM apparaître.

Finalisation

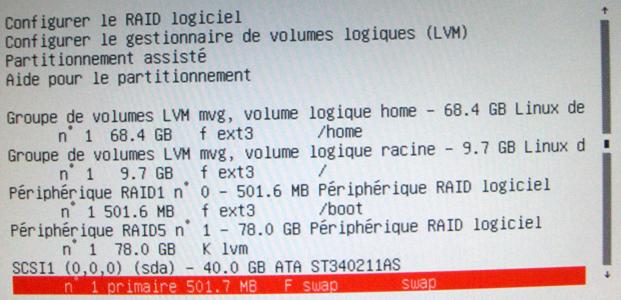

Il ne nous reste plus qu'à paramétrer le type de système de fichier "ext3" que l'on souhaite sur les partitions et les différents points de montages. A la fin cela doit donner quelque chose dans ce goût là:

Il ne vous reste plus qu'à continuer l'installation normale de UBUNTU

Modifications complémentaires

Votre système est maintenant installé, démarrez-le. Si vous voulez qu'il arrive à démarrer avec des lecteurs en panne il va falloir faire quelques modifications.

Modification du fichier de configuration de mdadm

Il ne faut pas oublier de renseigner le fichier de configuration /etc/mdadm/mdadm.conf sur les différents RAID existant, voici le mien

# definitions of existing MD arrays
DEVICE /dev/sda2 /dev/sdb2 /dev/sdc2 /dev/sda3 /dev/sdb3 /dev/sdc3
ARRAY /dev/md0 devices=/dev/sda2,/dev/sdb2,/dev/sdc2 level=raid1 			num-devices=3 UUID=80ebfd5f:2385410e:988bcc54:d4011508
ARRAY /dev/md1 devices=/dev/sda3,/dev/sdb3,/dev/sdc3 level=raid5 			num-devices=3 UUID=74c43784:06f6be21:90a22a85:a8e3aa21

On peut commencer à remplir automatiquement le fichier en utilisant la commande suivante:

#mdadm  --examine --scan >> /etc/mdadm/mdadm.conf

Installation de Grub sur les autres disques

il suffit de taper les commandes:

#grub-install hd1
#grub-install hd2

Modification du fichier de configuration de GRUB

Par défaut GRUB se sert du premier disque pour démarrer, dans certaines conditions il peut être utile de démarrer à partir des autres disques. Nous allons donc modifier le fichier de configuration /boot/grub/menu.lst. et y ajouter deux autres menus.

NOUVEAU CODE:

fallback 1 2
title           Ubuntu 7.10, kernel 2.6.22-14-generic (disque 0)
root            (hd0,1)
kernel          /vmlinuz-2.6.22-14-generic root=/dev/mapper/mvg-racine ro quiet splash
initrd          /initrd.img-2.6.22-14-generic
quiet
title           Ubuntu 7.10, kernel 2.6.22-14-generic (disque 1)
root            (hd1,1)
kernel          /vmlinuz-2.6.22-14-generic root=/dev/mapper/mvg-racine ro quiet splash
initrd          /initrd.img-2.6.22-14-generic
quiet
title           Ubuntu 7.10, kernel 2.6.22-14-generic (disque 2)
root            (hd2,1)
kernel          /vmlinuz-2.6.22-14-generic root=/dev/mapper/mvg-racine ro quiet splash
initrd          /initrd.img-2.6.22-14-generic
quiet
title           Ubuntu 7.10, kernel 2.6.22-14-generic (recovery mode)
root            (hd0,1)
kernel          /vmlinuz-2.6.22-14-generic root=/dev/mapper/mvg-racine ro single
initrd          /initrd.img-2.6.22-14-generic
title           Ubuntu 7.10, memtest86+
root            (hd0,1)
kernel          /memtest86+.bin
quiet

Désinstaller dmraid si nécessaire

Des problèmes peuvent surgir quand dmraid est installé en même temps que mdadm, voir ce poste.

Bien que les disques sont toujours présent dans /dev (/dev/sda, /dev/sdb,..) les partitions des disques (/dev/sda1, /dev/sda2, /dev/sdb1, ..) ont disparu. On ne sait dès lors plus manipuler le raid avec mdadm comme il se doit (–add, –fail, –remove) car la partition n'existe plus dans /dev/.

Il suffit de désinstaller dmraid pour régler le problème.

sudo apt-get remove dmraid

Simulation de pannes

ATTENTION :

la reconstruction du RAID 5 peut être longue.

1er test

Mettre en panne le sda2

#mdadm --fail /dev/md0 /dev/sda2

en avoir la confirmation

#cat /proc/mdstat

le supprimer du tableau RAID

#mdadm --remove /dev/md0 /dev/sda2

vous pouvez redémarrer le PC et l'ajouter à nouveau

#mdadm --add /dev/md0 /dev/sda2

Voir l'avancement de la reconstruction (Ctrl C pour sortir)

#watch cat /proc/mdstat

2ème test

débrancher le sdb et redémarrer, là le PC bloque, au bout de 10 minutes vous tombez sur une invite de commande ( Initramfs ). Le système n'est pas arrivé à assembler les périphériques RAID, il vous suffit alors de taper :

#/sbin/mdadm  --assemble --scan

Puis

#exit

le système devrait arriver à démarrer. Puis en faisant

#cat /proc/mdstat

vous vous apercevez que sdb2 et sdb3 sont défectueux, votre système marche bien sur 2 disques. Arrêter le système rebrancher le disque et démarrer le système. ( il vous faudra peu être assembler à nouveau les disques)

Vous pouvez constater que sdb2 et sdb3 sont encore défectueux il faut donc les ajouter à nouveau aux deux tableaux RAID. (quelquefois il faut faire un –remove avant le –add)

#mdadm --add /dev/md0 /dev/sdb2
#mdadm --add /dev/md1 /dev/sdb3

suivre la reconstruction

#watch cat /proc/mdstat

Remarque : si /sbin/mdadm –assemble –scan ne marche pas vous pouvez mieux spécifier:

#/sbin/mdadm  --assemble /dev/md0 /dev/sdb2
#/sbin/mdadm  --assemble /dev/md1 /dev/sdb3

3ème test

débrancher le sda et redémarrer, là normalement vous tombez sur le shell GRUB, pour lancer le menu de GRUB taper:

configfile (hd0,1)/grub/menu.lst

vous devez tomber sur le même invite de commande que pour le 2ème test, faite donc la même chose mais cette fois ci avec sda

Remarque : Le clavier de GRUB est configuré en qwerty a vous de retrouver les bonnes touches.

Conclusion

On est donc arrivé à démarrer le système sur seulement 2 disques ce qui permet de changer le 3ème. une fois le nouveau disque inséré il faut le partitionner à l'aide de cfdisk par exemple et ajouter chaque partitions dans le bon tableau RAID.

Alerte de panne

Si un disque dur tombe en panne il faut le savoir, le système fonctionnera encore même avec 2 disques (c'est d'ailleurs pour cela que l'on s'est donné tout ce mal), il sera sûrement un peu plus lent.

mdadm permet de vous envoyer un mail automatiquement quand un disque est défaillant. Il faut dans un premier temps installer Postfix pour gérer l'envois des mails, cf. « postfix_systeme_satellite ».

Il faut en suite renseigner la variable MAILADDR en la faisant suivre de votre adresse EMAIL dans le fichier /etc/mdadm/mdadm.conf, on peu même spécifier l'expéditeur avec MAILFROM. Exemple :

MAILADDR monadresse@domaine.fr
MAILFROM root@localhost

il faut que mdadm soit mis en démon en mode –monitor, par exemple dans un script de démarrage.

# mdadm --monitor --scan --daemonise

et le tour est joué.

Listes de commandes utiles

Après avoir beaucoup perdu de temps en cherchant des informations à droite et à gauche qui me permettent de récupérer mon système sachant que j'avais installé du RAID ou du LVM ou les deux j'ai donc fait une petite compilation des commandes les plus utiles. Il faut aussi savoir que mdadm et LVM sont dans /sbin. et vous y avez accès même si vous tombez sur une invite de commande du style ( Initramfs ). une fois vos périphérique RAID et vos partitions LVM retrouvées à la main faites un « exit » pour continuer le démarrage.

Commandes RAID

Renseignement sur les périphériques RAID

#mdadm --detail /dev/md0

Renseignement sur une partition particulière

#mdadm --examine /dev/sda2

Assembler un tableau RAID déjà existant sans préciser

#mdadm --assemble --scan

Assembler un tableau RAID déjà existant en précisant (redémarrer le RAID)

#mdadm --assemble /dev/md0 /dev/sd[abc]2

Déclarer un disque dur en panne

#mdadm --fail /dev/md0 /dev/sdb2

Supprimer un disque dur d'un tableau RAID

#mdadm --remove /dev/md0 /dev/sdb2

Pour ajouter un nouveau disque dans le tableau RAID

#mdadm --add /dev/md0 dev/sdb2

Recréer les périphériques multidisque si ils ne sont pas présent dans répertoire /dev #mknod /dev/md0 b 9 0

#mknod /dev/md1 b 9 1

Créer un nouveau tableau RAID

#mdadm --create --verbose /dev/md0 --level=1 --raid-devices=3 /dev/sda2 /dev/sdb2 /dev/sdc2

Pour voir l'état des différents disques RAID consulter le fichier /proc/mdstat en tapant la commande:

#watch cat /proc/mdstat

pour sortir un bon vieux « Crtl C »

Remarque : le fichier de configuration de mdadm est /etc/mdadm/mdadm.conf

Commande LVM

Recréer les périphériques node dans /dev/mapper

#vgmknodes

Activer des Groupes Volumes qui existent déjà.

#vgchange -a y

Voir aussi pvs, vgs et lvs pour voir ce qui existe comme groupes physiques, groupes de volumes et volumes logiques.

Conclusion

Dans ce document j'ai donc essayé d'avoir une approche très pratique du problème en compilant différentes informations sur mdadm, LVM2, GRUB et l'ALTERNATE-CD de UBUNTU.
