KiCad

KiCad est une suite open source (GPL) pour la réalisation de schémas électroniques et de circuits imprimés.

Installation

Installez le paquet kicad. KiCad est dans les dépôts de Hardy. Néanmoins si vous préférez la toute dernière version du logiciel, il va vous falloir vous rendre sur le site officiel (dans ce cas il faudra installer quelques paquets supplémentaires, notamment pour la vue 3D : voir ici).

La version stable 2010-05-05 précompilée pour Ubuntu 9.10 et présente sur le site officiel semble fonctionner correctement sur Ubuntu 10.04 (vue 3D non testée).

Installation à partir des sources

Testé sous Karmic Koala (9.10).

A ce jour (7 novembre 2009), la dernière version précompilée du serveur officiel de KiCad est pour Ubuntu 8.10. Chez moi, elle plante lors du chargement et l'enregistrement de fichiers sous 9.10.

Pour installer la dernière version à partir des sources : Tout d'abord vérifier que les paquets suivants sont installés sur votre système :

  • build-essential
  • cmake
  • libboost-dev
  • libwxgtk2.8-dev
  • libglut3-dev
  • checkinstall

Puis dans un terminal :

  1. Télécharger les sources sur le serveur officiel : http://iut-tice.ujf-grenoble.fr/cao/kicad-sources-2009-02-16.tar.gz (Dernière version au 7 novembre 2009) : "wget http://iut-tice.ujf-grenoble.fr/cao/kicad-sources-2009-02-16.tar.gz"
  2. Décompresser l'archive : "tar -xvf kicad-sources-2009-02-16.tar.gz"
  3. Se placer à la racine du projet : "cd kicad"
  4. Configurer pour la compilation : "cmake ."
  5. Lancer la compilation : "make"
  6. Créer un paquet .deb et l'installer : "sudo checkinstall". Checkinstall vous posera des questions pour la génération du paquet *.deb ; la réponse par défaut suffit.

Utilisation

(tiré du site officiel)

La suite KiCad est un ensemble de quatre logiciels et un gestionnaire de projets destinés à la réalisation de cartes électroniques :

  • Eeschema : entrée schématique.
  • PcbNew : logiciel de réalisation de circuits imprimés.
  • Gerbview : visualisation des documents générés au format GERBER (documents de phototraçage).
  • Cvpcb : utilitaire de sélection des empreintes physiques des composants électroniques utilisés dans le schéma.
  • Kicad : gestionnaire de projets.

Le gestionnaire de projets, Kicad, permet la sélection rapide d'un projet et le lancement de l'utilitaire nécessaire (Eeschema, PcbNew, …). Cette suite logicielle est diffusée gratuitement en open source sous licence GPL par le LIS à toutes les personnes intéressées. Elle est destinée à toute personne ayant à créer et réaliser des circuits imprimés simples ou complexes.

Ces logiciels (ils sont basés sur WXWIDGETS) sont MULTIPLATE-FORME, tournent sous LINUX et Windows et sont maintenus régulièrement.

La version précompilée Linux est testée sous Mandrake 9.2. Elle a été également testée sous FreeBSD.

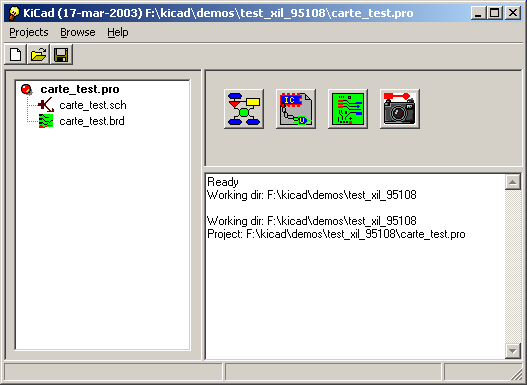

kicad (gestionnaire de projet)

La schématique permet la conception de schémas simples ou en hiérarchie (multifeuilles), le contrôle de vraisemblance (ERC) et la génération de netlistes pour PcbNew, ainsi que pour la simulation Spice.

Le logiciel gère également un accès direct et immédiat à la documentation des composants.

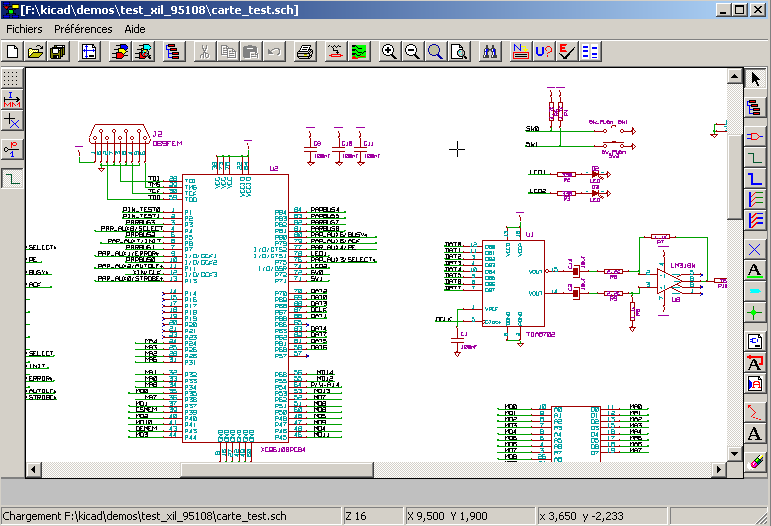

Eeschema

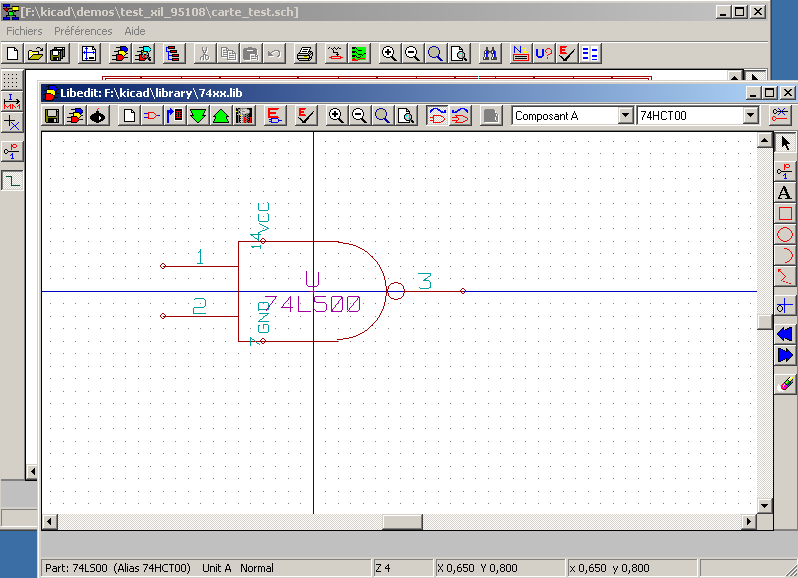

Édition des composant

Le logiciel de réalisation de circuits imprimés Pcbnew travaille sur 1 à 16 couches de cuivre plus 12 couches techniques (vernis, masques de soudure …) et génère automatiquement tous les documents nécessaires à la réalisation des circuits ( fichiers GERBER de phototraçage, perçage et placement des composants, ainsi que des fichiers de traçage PostScript pour la réalisation de prototypes plus adaptés aux moyens mis en oeuvre dans les établissements d'enseignement).

La visualisation en 3 dimensions (sous OpenGL) du circuit et des composants est possible.

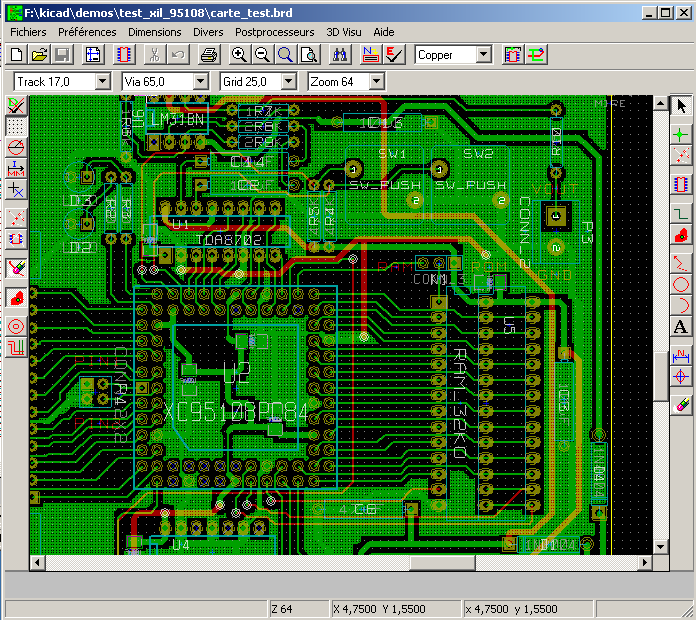

PcbNew

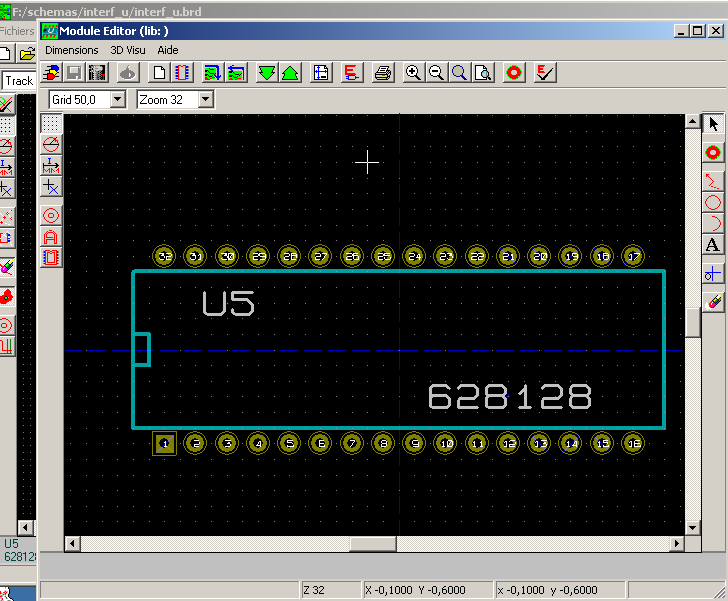

Édition de Modules

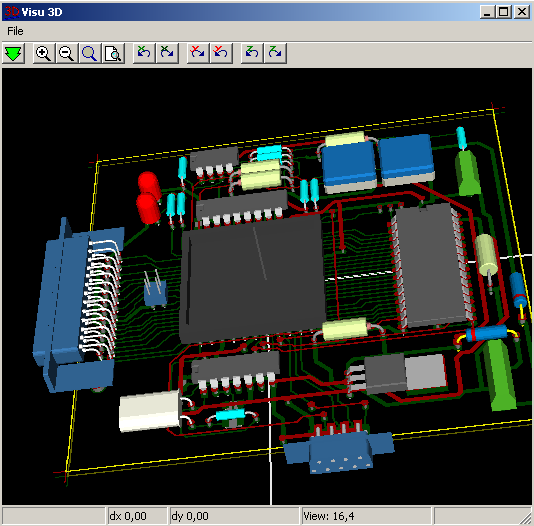

Pcbnew : Visualisation 3D

Gerbview : Visualisation de fichiers GERBER

Librairies :

Eeschema et PcbNew gèrent de façon efficace les librairies de composants et de modules :

On peut créer, modifier,échanger et supprimer facilement des éléments de ces librairies.

Des fichiers de documentation peuvent y être associés, ainsi que des mots-clé pour une recherche de composant par fonction plutôt que par référence.

Des librairies importantes, développées sur plusieurs années, sont disponibles, pour la schématique et pour les modules de circuits imprimés (composants classiques et cms).

La plupart des modules de circuits imprimés disposent de leur représentation 3 dimensions.

Logiciels complémentaires :

Ils sont compris dans la suite KiCad et sont librement disponibles (licence GNU) :

Wyoeditor (éditeur de texte utilisé pour examiner les rapports) basé sur Scintilla et wxWidgets (http://wxguide.sourceforge.net/editor.html).

Wings3D : modeleur 3D pour les modules de Pcbnew (http://www.wings3d.com).

Documentation :

Dispose d'une aide en ligne (format HTML), ainsi que des sources de cette aide au format LibreOffice, pouvant être imprimées. Cette documentation représente environ 200 pages.
