GPS

Le Global Positioning System (GPS) – que l'on peut traduire en français par « système de positionnement mondial » – est un système de géolocalisation fonctionnant au niveau mondial. En 2010, c'est le seul système de positionnement par satellites entièrement opérationnel et accessible au grand public.

D'autres système de positionnement existent

Voir aussi :

Logiciels utiles à l'utilisation d'un GPS

Logiciel généraliste

A trier FIXME:

  • OziExplorer avec Ubuntu : c'est possible
  • gpsman: clone d'oziexplorer (au niveau fonctionnalité, pas au niveau mise en page) ce soft est présent dans les dépots et fonctionne en natif sous linux
  • QlandKarte : Logiciel complet de gestion de carte et GPS
  • viking (brouillon): également présent dans les dépôts et fonctionne en natif sous linux ; utilise des fonds de cartes téléchargés automatiquement
  • Prune : un logiciel, écrit en Java, pour visualiser, modifier et convertir des données géographiques issues de GPS.
  • tangogps : logiciel de géolocalisation (disponible dans les paquets ubuntu).
  • gpsbook: Logiciel pour classer, éditer et visualiser ses traces au format gpx. (Paquet pour ubuntu 10.10 disponible en téléchargement)

Gps pour navigation automobile

Gps pour navigation maritime

Voir aussi : Navigation maritime

Gps pour avion

Avion ou modélisme.

Gps pour Sport

  • PyTrainer : logiciel de gestion d'entraînement sportif à partir de traces GPS
  • TurtleSport : logiciel de gestion d'entraînement sportif à partir de traces GPS
  • GPS Sport Trace : logiciel de gestion de trace GPS pour une utilisation sportive

Autres logiciels

  • igotu2gpx : logiciel de récupération des traces des GPS I-Gotu
  • ttMaps : logiciel pour les GPS TomTom pour la randonnée, le parapente ou la spéléologie, la navigation aérienne ou maritime ainsi que son utilisation dans les pays pour lesquels la société TomTom ne vend pas encore de cartes vectorielles.

Installation d'un périphérique gps

Connexion par USB

Commencez par installer les paquets gpsd et gpsd-clients.

Pour tester l'acquisition des signaux gps, lancer dans un terminal xgps ou gpsmon /dev/ttyUSB0. Les données gps devraient apparaitre.

Pour Ubuntu 11.10, le paquet brltty envoie des trames sur le périphérique /dev/ttyUSB0 qui peut être celui utilisé par gpsd. Une solution simple pour résoudre ce problème consiste à supprimer le paquet brltty.

Voir aussi : Comment faire communiquer GPS et PC

Connexion par Bluetooth

Reconnaissance du périphérique gps bluetooth

Si votre GPS est un modèle bluetooth, il supporte très probablement le protocole nmea, qui est un standard pour échanger les données GPS, sur un port de type série. Voici comment établir la connexion série (port COM) avec votre GPS bluetooth.

Lancer la commande suivante pour détecter le GPS bluetooth :

hcitool scan

Vous obtiendrez les périphériques bluetooth disponibles. Notez l'adresse MAC de votre GPS (de la forme XX:XX:XX:XX:XX:XX).

Connectez le GPS avec la commande suivante :

rfcomm connect 0 <adresse_MAC_GPS>

Vous pouvez maintenant paramétrer le GPS en utilisant le port série (généralement /dev/rfcomm0) donné par la commande précédente (arrêter la commande pour couper la connexion au GPS).

Automatisation de la procédure de reconnaissance :

Si vous voulez automatiser la reconnaissance du périphérique GPS, il vous faut connaitre le canal utilisé par celui-ci. Tapez la commande :

sdptool browse <adresse_MAC_GPS>

Celle ci retourne (dans mon cas, pour un GPS Holux GPSlim 256) :

 sdptool browse 00:0B:0D:6F:B9:FC
Browsing 00:0B:0D:6F:B9:FC ...
Service Name: SPP slave
Service Description: Bluetooth SPP V1.52
Service RecHandle: 0x10000
Service Class ID List:
  "Serial Port" (0x1101)
Protocol Descriptor List:
  "L2CAP" (0x0100)
  "RFCOMM" (0x0003)"
    Channel: 1
Language Base Attr List:
  code_ISO639: 0x656e
  encoding:    0x6a
  base_offset: 0x100

Le canal utilisé est le 1 (ligne : "Channel: 1")

L'automatisation de la procédure de reconnaissance du périphérique bluetooth, nécessite l'édition du fichier /etc/bluetooth/rfcomm.conf

Dans mon cas il contient uniquement :

rfcomm4 {
  bind yes;
  device 00:0B:0D:6F:B9:FC;
  channel 1;
  comment "Serial Port";
}

Ici, le port série virtuel utilisé est le 4. Le numéro device correspond à l'adresse mac du gps. Le canal est le 1.

Relancez le démon bluetooth :

/etc/init.d/bluetooth restart

Votre périphérique doit alors être reconnu automatiquement. Dans ce cas, vous n'avez plus à taper la commande :

rfcomm connect 4

Le chiffre 4 correspond au port série virtuel.

Celle ci retourne ce message :

Can't create RFCOMM TTY: Address already in use

La connection étant déjà définie entre le périphérique et le port série 4. Ensuite, il faut installer le démon apt://gpsd chargé de faire le lien entre le périphérique gps et les applications chargées de valoriser les données du périphérique. Ensuite lancez la connection entre le port série et le démon :

gpsd /dev/rfcomm4

Ensuite installez une application pour vérifier le bon fonctionnement, par exemple l'application xgps fournit par le paquet apt://gpsd-clients :

Lancer l'application :

xgps

Garmin

Dans la gamme des GPS Garmin on peut distinguer les modèles disposant d'une carte mémoire, qui seront souvent détectés par le système comme des périphériques de stockage de masse USB, des modèles ne disposant pas de carte mémoire (série Forerunner par exemple) qui nécessiteront l'utilisation d applications spécifiques, telles que gpsbabel, pour accéder à leur contenu.

Connexion de type filaire : USB/SERIE
Connexion de type sans fils : ANT+ ou ANT FS

Modèles avec carte mémoire

Par exemple le GPS garmin etrex Vista Cx Si la commande lsusb vous montre que le matériel est bien connecté, vous pouvez accéder aux données de la carte mémoire de votre GPS en allant dans

FIXME Menu > Réglage > Interface, puis valider l'option Mémoire de masse USB.

Vous aurez alors accès aux données de la carte mémoire comme sur une clé USB

Modèles sans carte mémoire

Utilisation en mode USB natif

Valable à partir la version 8.04 de Ubuntu et ses dérivées

Depuis Hardy Heron les GPS Garmin sont gérés directement par le noyau ce qui a entrainé le blacklistage du module garmin_gps qui était utilisé auparavant pour rattacher le GPS au périphérique /dev/ttyUSBx

Dans la pratique il faut maintenant se référer a usb: plutôt qu'à /dev/ttyUSBx par exemple dans la ligne de commande de gpsbabel :

gpsbabel -i garmin -f usb: -o gpx -F /home/votre_dossier_personnel/geocaching.gpx

Dans le cas ou l'accès au GPS ne serait pas possible il faut rajouter une règle udev pour donner les droits d'accès à l'utilisateur.

La commande lsusb permet d'obtenir les IDs vendeur et produit de notre GPS

Bus 002 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 003: ID 091e:0003 Garmin International GPSmap (various models)
Bus 001 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub

Il faut ensuite créer en mode administrateur le fichier /etc/udev/rules.d/51-garmin.rules et y ajouter

SYSFS{idVendor}=="091e", SYSFS{idProduct}=="0003", MODE="666"

Ceci permet d'accéder au gps garmin (usb 091e:0003 ) sans privilège "root"

Depuis la version 12.04 (precise pangolin), cette ligne de code doit être remplacée par

SUBSYSTEM=="usb", ATTR{idVendor}=="091e", ATTR{idProduct}=="0003", MODE="0666"

Utilisation en mode ttyUSB (Deprecated)

Les GPS Garmin étant gérés nativement par le noyau depuis Ubuntu 8.04 Hardy Heron le module garmin_gps a été blacklisté rendant ainsi cette méthode obsolète dans la plupart des cas. Cependant certaines applications n'ayant pas été mises à jour recherchent toujours le GPS sur /dev/ttyUSBx. Si elles ne permettent pas de spécifier le port de rattachement du GPS il peut être nécessaire de revenir a l'ancien use model.

Garmin Forerunner avec connexion ANT-FS :

Modèles :

  • - Garmin Forerunner 60
  • - Garmin Forerunner 405CX
  • - Garmin Forerunner 310XT
  • - Garmin Forerunner 610
  • - Garmin Forerunner 910XT
  • - Garmin FR70
  • - Garmin Swim
GFrun

Le Script GFrun permet d'automatiser l'installation et la configuration des forerunner ANT-FS sous linux :
https://github.com/xonel/GFrun

GFrun =

  • + garminplugin_0.3.16-1 :
  • + Garmin-Forerunner-610-Extractor :
    • Récupère les fichiers via ANT+ de nos montres (ANT-FS) + convertit les .FIT en .TCX à l'aide du script (40-convert_to_tcx.py)
  • + gcpuploader :


wget -N https://github.com/xonel/GFrun/raw/GFrun/GFrun/install/GFrunMenu.sh
chmod a+x GFrunMenu.sh
sudo sh ./GFrunMenu.sh

Forum : http://forum.ubuntu-fr.org/viewtopic.php?id=1267521

Garmin Forerunner avec connexion ANT +

python-ant-downloader

Modèles :
Supported :

  • - 405
  • - 405CX
  • - 410

Unsupported :

  • - Garmin Forerunner 60
  • - Garmin Forerunner 405CX
  • - Garmin Forerunner 310XT
  • - Garmin Forerunner 610
  • - Garmin Forerunner 910XT
  • - Garmin FR70

python-ant-downloader : https://github.com/braiden/python-ant-downloader

garmin-ant-downloader

0) verifier si le paquet garmin-ant-downloader est disponible !!!

RQ: sous Ubuntu 12.04.2 garmin-ant-downloader est present dans le depots officiel version 0:20110626-1
Dans ce cas les étapes suivantes sont inutiles, il suffit d'installer : garmin-ant-downloader


Les dernières générations de GPS Garmin utilisent une connexion sans fil avec une clé USB (ANT) il est donc nécessaire de compiler un module qui va permettre la communication avec le GPS
1) recupération des sources http://cgit.gromotion.com/cgit.cgi/gant/tree/ FIXME lien HS

2) Compiler installer

./configure
make
sudo make install

3) Utilisation

3.1) Apparemment, il est nécessaire d’apparier la clé et le GPS

./gant -f paul -a auth405

devrait faire apparaître un message sur le GPS qui vous demandera de confirmer la connexion

3.2) Téléchargement des traces

./gant -nza auth405 > output.tcx
Exemple de gpsd

La plupart des applications utilisant une géolocalisation en temps réel utilisent le démon gpsd. Celui-ci fait partie des applications ne gérant pas les périphériques USB et ayant encore besoin d'accéder au GPS à travers le port série. Voici comment procéder pour l'utiliser avec votre GPS Garmin

Activer le module garmin_gps ( blacklisté depuis Hardy Heron )

sudo /sbin/modprobe garmin_gps

Lorsque vous branchez votre GPS vous devriez maintenant voir un fichier de type ttyUSB dans votre répertoire /dev/

Monter le file system usbfs pour que gpsd puisse avoir l'accès en lecture au périphérique USB

mount -t usbfs none /proc/bus/usb

Si vous omettez le montage d'usbfs gpsd ne pourra pas lire les trames envoyées par le gps et se figera sans que vous puissiez le killer

Lancer gpsd en mode debug et foreground ( option -N ) pour s'assurer qu'il reçoit bien les trames du GPS

$gpsd -nN -D3 /dev/ttyUSB0
gpsd: launching (Version 2.38)
gpsd: listening on port gpsd
gpsd: Unable to start ntpshm.  gpsd must run as root.
gpsd: successfully connected to the DBUS system bus
gpsd: running with effective group ID 1000
gpsd: running with effective user ID 1000
gpsd: opening GPS data source at '/dev/ttyUSB0'
gpsd: speed 9600, 8N1
gpsd: ntpd_link_activate: 0
gpsd: gpsd_activate(1): opened GPS (5)
gpsd: Garmin Product ID: 484, SoftVer: 2.80
gpsd: Garmin Product Desc: Forerunner205 Software Version 2.80
gpsd: Unknown packet id: 0xf8, Sz: 0x24, pkt:5349524647505320475343336620536f6674776172652056657273696f6e20332e303000
gpsd: Appl, Product Capability, sz: 168
gpsd:   P000
...
gpsd:   Sat  14, snr:  1320, elev: 32, Azmth:  53, Stat: 5
gpsd:   Sat  28, snr:  2610, elev: 21, Azmth: 284, Stat: 14
gpsd:   Sat  11, snr:  1760, elev: 74, Azmth: 299, Stat: 5
gpsd:   Sat  19, snr:  1800, elev: 40, Azmth: 161, Stat: 5
gpsd:   Sat  20, snr:  4370, elev: 43, Azmth: 238, Stat: 15
gpsd:   Sat  32, snr:  2690, elev: 71, Azmth: 229, Stat: 15
gpsd:   Sat   3, snr:  -100, elev: 13, Azmth: 160, Stat: 4
gpsd:   Sat   6, snr:  -100, elev:  5, Azmth: 153, Stat: 4
gpsd:   Sat  17, snr:  -100, elev: 11, Azmth: 319, Stat: 4
gpsd:   Sat  22, snr:  -100, elev:  5, Azmth:  55, Stat: 4
gpsd:   Sat  23, snr:  -100, elev:  4, Azmth: 187, Stat: 4
gpsd:   Sat  26, snr:  -100, elev: 14, Azmth:  35, Stat: 4
gpsd: UTC Time: 1251757661.000000
gpsd: Geoid Separation (MSL-WGS84): from garmin 48.602299, calculated 48.602264
gpsd: Alt: 279.520, Epe: 15.931, Eph: 19.600, Epv: 12.560, Fix: 3, Gps_tow: 167276.000000, Lat: 45.186, Lon: 5.719, LonVel: 0.506, LatVel: 0.851, AltVel: -0.440, MslHgt: -48.602, Leap: 15, GarminDays: 7182
gpsd:   Sat  14, snr:  1300, elev: 32, Azmth:  53, Stat: 5
gpsd:   Sat  28, snr:  2610, elev: 21, Azmth: 284, Stat: 14
gpsd:   Sat  11, snr:  1740, elev: 74, Azmth: 299, Stat: 5
gpsd:   Sat  19, snr:  1790, elev: 40, Azmth: 161, Stat: 5
gpsd:   Sat  20, snr:  4360, elev: 43, Azmth: 238, Stat: 15
gpsd:   Sat  32, snr:  2680, elev: 71, Azmth: 229, Stat: 15
gpsd:   Sat   3, snr:  -100, elev: 13, Azmth: 160, Stat: 4
gpsd:   Sat   6, snr:  -100, elev:  5, Azmth: 153, Stat: 4
gpsd:   Sat  17, snr:  -100, elev: 11, Azmth: 319, Stat: 4
gpsd:   Sat  22, snr:  -100, elev:  5, Azmth:  55, Stat: 4
gpsd:   Sat  23, snr:  -100, elev:  4, Azmth: 187, Stat: 4
gpsd:   Sat  26, snr:  -100, elev: 14, Azmth:  35, Stat: 4
gpsd: UTC Time: 1251757661.000000
gpsd: Geoid Separation (MSL-WGS84): from garmin 48.602299, calculated 48.602264
gpsd: Alt: 279.520, Epe: 15.931, Eph: 19.600, Epv: 12.560, Fix: 3, Gps_tow: 167276.000000, Lat: 45.186, Lon: 5.719, LonVel: 0.506, LatVel: 0.851, AltVel: -0.440, MslHgt: -48.602, Leap: 15, GarminDays: 7182
...

Lancer gpsd en tâche de fond

$gpsd /dev/ttyUSB0

Il est maintenant possible de lancer les applications basées sur gpsd, elles se connecteront directement au démon pour récupérer les coordonnées GPS. Vous pouvez par exemple faire le test avec l'application xgps fournie par le paquet apt://gpsd-clients qui affiche graphiquement le contenu des trames GPS :

xgps

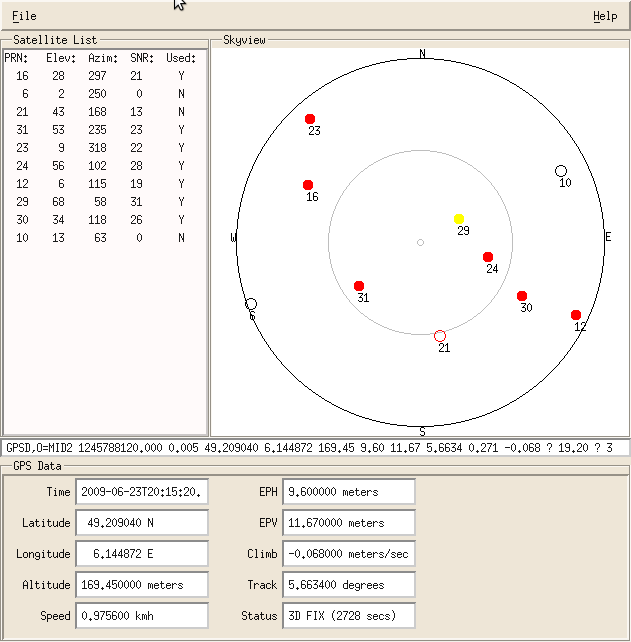

Une capture d'écran de xgps est disponible en haut de la page

Apres utilisation il est possible de désactiver le mode garmin_gps avec la commande suivante:

sudo /sbin/rmmod garmin_gps

Installation des radars français du site Tomtomax

1) Wine :
Installer ce logiciel Linux, puis Wine / Configure / Applications / Version de Windows = XP
Accès : par les installeurs Ubuntu Synaptic ou KPackageKit

2) DLL msvcp60 :
Télécharger son archive (zip), puis extraire la dll du zip (par exemple par Ark ou par le menu contextuel du fichier téléchargé), puis déplacer ce fichier « dll » sous « ~/.wine/drive_c/windows/system32/ » (ou system tout court) : le dossier contenant les dll.
Renommer le fichier en minuscules (si nécessaire). Nota : « ~ » représente le dossier « home ».
Accès (par exemple) : depuis http://www.dll-files.com/pop.php?dll=msvcp60)

3) Logiciel POI Loader :
Télécharger puis exécuter l'installation du logiciel « POI Loader » (« for windows » donc par wine).
Accès : http://www8.garmin.com/support/download.jsp

4) Logiciel Sox :
Télécharger l'archive de sa version 14.0.1 (zip), puis extraire l'exe du zip (par exemple par Ark ou par le menu contextuel du fichier téléchargé).
Déplacer ce fichier « exe » sous « ~/.wine/drive_c/Program Files/Garmin/POI Loader/ » (= dans le même dossier que POI Loader).
Accès : http://sourceforge.net/projects/sox/files/sox/14.0.1/sox-14.0.1.zip/download

5) Créer un dossier « radars » :
Sous « ~ » (home, par exemple)

6) Tomtomax :
S'inscrire puis se connecter au forum tomtomax, puis télécharger les archives (zip) des fichiers CSV, BMP et MP3 ou WAV selon le modèle de votre GPS (cf. explications sur la page référencée ci-dessous).
Extraire tous les fichiers des archives téléchargées et les déplacer sous « ~/radars »
Accès inscription : http://www.tomtomax.fr/forum/ucp.php?mode=register,
Accès téléchargement : http://www.tomtomax.fr/forum/viewtopic.php?f=184&t=19734

7) Exécuter le logiciel POI Loader, par Wine / Programmes / Garmin) :
En appliquant rigoureusement la procédure suivante, à partir de l'étape « 7) », en sélectionnant le dossier « Mes documents / Radars » (Nota : « Mes documents » = « ~ »).
Notamment : mode « manuel », valider par « Suivant » et non pas par « Entrée », et respecter les consignes de sélection des avertissements.
Accès : http://www.sorcieremonique.com/t4259-installer-la-version-garmin-des-radars-francais-du-site-tomtomax
Nota : ce lien est la procédure complète applicable en mode Windows.

8) Mises à jour de la base de données :
il suffira de répéter les étapes 6 et 7.

Voir aussi

Pages sur le GPS



Le contenu de ce wiki est sous licence : CC BY-SA v3.0
