X.org

X.org est un logiciel libre de type serveur X pour les systèmes d'exploitation UNIX.
À partir de la version 7.4 de X.org (soit à partir d'Ubuntu 8.10 Intrepid), le serveur X se configure automatiquement au démarrage.
Le fichier /etc/X11/xorg.conf qui sert à paramétrer le serveur X est donc quasiment vide voire inexistant sur les dernières versions d'Ubuntu.

Cependant, dans certains cas, la détection automatique ne fonctionne pas. Il faut donc paramétrer manuellement ce fichier xorg.conf . Plusieurs cas peuvent en être la cause :

  • Deux cartes graphiques dans l'ordinateur (le serveur X ne parvient pas à localiser la carte sur laquelle l'écran principal est branché.)
  • Certains modèles d'écrans et de cartes graphiques sont mal détectés (cela empêche le démarrage du serveur X)
  • Liste à compléter.

Dans ces cas, il est possible que le serveur X renvoie un message de ce type :

No screens found

Structure d'un fichier Xorg basique

Le fichier se compose de plusieurs sections. La section ayant le plus haut-niveau est "ServerLayout" :

Section "ServerLayout"
    Identifier    "Default Layout"
    Screen        "Ecran"
    InputDevice   "Generic Keyboard"
    InputDevice   "Configured Mouse"
EndSection

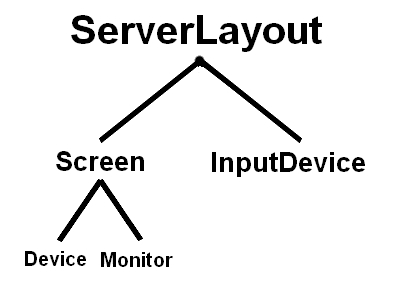

Cette section est dépendante des autres sections, comme ce schéma peut le résumer :

Principe du fichier xorg.conf

En résumé, s'il y a une donnée incorrecte à un endroit ou un autre, X.org affiche un message d'erreur de couleur bleue (cf. plus bas).

Sur les dernières versions, plutôt qu'un seul fichier xorg.conf contenant toutes les sections, chacune est désormais dispatchée en multiples sous-fichiers, soit dans /etc/X11/xorg.conf.d/ soit

  • pour Ubuntu 10.04 LTS: dans le dossier /usr/lib/X11/xorg.conf.d/
  • pour Ubuntu 10.10 et supérieures: dans le dossier /usr/share/X11/xorg.conf.d/

Voici un fichier Xorg basique :

# /etc/X11/xorg.conf (xorg X Window System server configuration file)
#
# This file was generated by dexconf, the Debian X Configuration tool, using
# values from the debconf database.
#
# Edit this file with caution, and see the /etc/X11/xorg.conf manual page.
# (Type "man /etc/X11/xorg.conf" at the shell prompt.)
#
# This file is automatically updated on xserver-xorg package upgrades *only*
# if it has not been modified since the last upgrade of the xserver-xorg
# package.
#
# If you have edited this file but would like it to be automatically updated
# again, run the following command:
#   sudo dpkg-reconfigure -phigh xserver-xorg

Section "Files"
    FontPath    "/usr/share/X11/fonts/misc"
    FontPath    "/usr/share/X11/fonts/cyrillic"
    FontPath    "/usr/share/X11/fonts/100dpi/:unscaled"
    FontPath    "/usr/share/X11/fonts/75dpi/:unscaled"
    FontPath    "/usr/share/X11/fonts/Type1"
    FontPath    "/usr/share/X11/fonts/100dpi"
    FontPath    "/usr/share/X11/fonts/75dpi"
    # path to defoma fonts
    FontPath    "/var/lib/defoma/x-ttcidfont-conf.d/dirs/TrueType"
EndSection

Section "Module"
    Load    "i2c"
    Load    "bitmap"
    Load    "ddc"
    Load    "dri" ## direct rendering
    Load    "extmod"
    Load    "freetype"
    Load    "glx" ## client GLX pour OpenGL
    Load    "int10"
    Load    "type1"
    Load    "vbe"
EndSection

Section "InputDevice"
    Identifier    "Generic Keyboard"
    Driver        "kbd"
    Option        "CoreKeyboard"
    Option        "XkbRules"    "xorg"
    Option        "XkbModel"    "pc105"
    Option        "XkbLayout"    "fr"  # "fr-oss" pour Feisty et +
    Option        "XkbVariant"    "latin9"
EndSection

Section "InputDevice"
    Identifier    "Configured Mouse"
    Driver        "mouse"
    Option        "CorePointer"
    Option        "Device"        "/dev/input/mice"
    Option        "Protocol"        "ExplorerPS/2"
    Option        "ZAxisMapping"        "4 5"
    Option        "Emulate3Buttons"    "true"
EndSection


Section "Device"
    Identifier    "Carte"
    Driver        "vesa" ## nv pour les NVIDIA (libre), ati pour les ATI (libre).
    BusID        "PCI:1:0:0"
EndSection


Section "Monitor"
    Identifier    "Moniteur"
    Option        "DPMS"
##    HorizSync    31-60 ## selon vos valeurs, n'est pas toujours nécessaire.
##    VertRefresh    47.5-125 ## voir http://www.monitorworld.com/
EndSection


Section "Screen"
    Identifier    "Ecran"
    Device        "Carte"
    Monitor        "Moniteur"
    DefaultDepth    24
    SubSection "Display"
        Depth        16
        Modes        "1024x768" "800x600" "640x480"
    EndSubSection
    SubSection "Display"
        Depth        24
        Modes        "1024x768" "800x600" "640x480"
    EndSubSection
EndSection

Section "ServerLayout"
    Identifier    "Default Layout"
    Screen        "Ecran"
    InputDevice   "Generic Keyboard"
    InputDevice   "Configured Mouse"
EndSection

Manipulation du fichier « xorg.conf »

Sauvegarde du fichier

Commencez par faire une sauvegardede votre fichier de configuration xorg.conf.
Depuis un terminal par exemple, vous pouvez saisir la commande suivante:

sudo cp /etc/X11/xorg.conf /etc/X11/xorg.conf.bak

En cas d'échec de vos tentatives de configuration, vous pouvez rétablir votre configuration graphique précédente en restaurant votre fichier xorg.conf.bak avec la commande :

sudo cp /etc/X11/xorg.conf.bak /etc/X11/xorg.conf

En cas de besoin vous pourrez restaurer le fichier de sauvegarde depuis le recovery mode

Ouverture du fichier

Éditez avec les droits d'administration le fichier /etc/X11/xorg.conf

Quand il n'y a plus d'interface graphique suite à une mauvaise modification du fichier xorg.conf, il vous faudra utiliser un éditeur en mode console

Configuration de X.org

Automatique

Pour reconfigurer X.org automatiquement, 3 solutions :

  • Cas général (à tester en premier):
    sudo dpkg-reconfigure -phigh xserver-xorg

    comme suggéré au début du fichier /etc/X11/xorg.conf

  • Cartes nvidia:
    sudo nvidia-xconfig
  • Cartes ATI (aurait tendance à ne pas fonctionner, donc attention !!):
    sudo aticonfig --initial

Sur les dernières versions, il existe également cette possibilité

Manuelle

Pour reconfigurer X.org manuellement :

  1. éditez avec les droits d'administration le fichier /etc/X11/xorg.conf.
  2. Modifier ce qui ne va pas.
  3. Puis :

FAQ

Comment redémarrer Xorg ?

Que faire s'il n'y a pas de fichier xorg.conf sur le disque?

Si vous possédez une version de Linux récente, il se peut qu'aucun fichier xorg.conf ne soit disponible à l'emplacement /etc/X11. Dans ce cas, voici comment procéder :
Tout d'abord, vérifiez que le tutoriel en question est toujours valable. Avec les récents progrès de Xorg, ce fichier n'est plus forcément nécessaire et le mode de résolution de votre problème a pu changer.

Si ce n'est pas le cas, commencez par vérifier qu'aucune ancienne sauvegarde de votre fichier xorg.conf n'existe :

ls /etc/X11/

Si vous voyez un fichier dont le nom commence par xorg.conf, avec une extension supplémentaire comme .conf, .bak, .anc, etc, il peut s'agir d'une ancienne sauvegarde. Vous pouvez alors essayer de la restaurer et d'en repartir pour la suite du tutoriel. Sinon, voyez la section Comment régénérer un nouveau fichier xorg.conf ?

Comment régénérer un nouveau fichier xorg.conf?

Si vous possédez déjà un fichier xorg.conf dans /etc/X11, vous pouvez commencer par en faire une sauvegarde.
Ceci fait, commencez par stopper le service graphique :

  • sous GNOME ET Xfce :
    sudo service gdm stop
  • sous Unity :
    sudo service lightdm stop

Générez le fichier xorg.conf.new par la commande :

sudo X -configure

Si cette commande n'est pas reconnue, essayez avec :

sudo Xorg -configure

Copiez ensuite le fichier nouvellement généré à l'endroit approprié :

sudo cp ~/xorg.conf.new /etc/X11/xorg.conf

Relancez enfin le service graphique.

Sur GNOME et Xfce :

sudo service gdm start

Sur Unity :

sudo service lightdm start

Si vous ne parvenez pas à arrêter correctement le service X, vous pouvez également effectuer la manipulation depuis la console de récupération. Celle-ci vous sera également très utile pour supprimer votre fichier xorg.conf (et éventuellement restaurer une ancienne sauvegarde) s'il s'avère que suite à cette manipulation votre système ne veut plus démarrer.

Que faire en cas de résolution trop grande pour l'écran?

Pour tout le système

Si, dès le lancement de l'interface graphique, vous ne pouvez plus rien voir sur votre écran car celui-ci ne supporte pas une trop grande résolution, ouvrez une console puis modifier avec les droits d'administration le fichier /etc/X11/xorg.conf pour rajouter une sous section Display à la section Screen comme dans le fichier exemple.

/etc/X11/xorg.conf
Section "Screen"
        Identifier      "Default Screen"
        DefaultDepth    24
    SubSection "Display"
        Depth        16
        Modes        "1024x768" "800x600" "640x480"
    EndSubSection
    SubSection "Display"
        Depth        24
        Modes        "1024x768" "800x600" "640x480"
    EndSubSection
EndSection

Pour un utilisateur

D'après ce sujet du forum, sous Ubuntu 12.10, ce fichier permet également de paramétrer les différents écrans dans le cas d'une configuration multi-écran

La configuration de l'écran est gérée par l'utilisateur et est défini dans le fichier ~/.config/monitors.xml 1).
Il suffit d'éditer ce fichier pour forcer une résolution et un rafraîchissement. Par exemple

<configuration>
      <clone>no</clone>
      <output name="default">
          <vendor>???</vendor>
          <product>0x0000</product>
          <serial>0x00000000</serial>
          <width>1024</width> # Largeur de l'écran
          <height>768</height> # Hauteur de l'écran
          <rate>60</rate> #taux de rafraichissement (Hz)
          <x>0</x>
          <y>0</y>
          <rotation>normal</rotation>
          <reflect_x>no</reflect_x>
          <reflect_y>no</reflect_y>
      </output>
  </configuration>
</monitors>

Comment démarrer le mode graphique depuis la console ?

Il est possible de démarrer le mode graphique depuis une console en saisissant la commande :

startx

Cette commande ne marchera que si une session X n'est pas déjà en fonctionnement. En effet, par défaut, une seule session graphique est proposée.

Sur les versions utilisant gdm, il est possible de le paramétrer pour lancer deux sessions X voire plus (cf lien dans la section Voir Aussi).
FIXME pour les versions sous Lightdm ?

Que faire en cas d'écran bleu parlant de "Xorg.0.log"?

Votre configuration de Xorg pose problème. Remettez une ancienne version du fichier xorg.conf. Si vous voulez avoir un semblant d'explication, vous pouvez lire le fichier /var/log/Xorg.0.log, par exemple avec la commande :

less /var/log/Xorg.0.log

Que faire si une mise à jour entraine écran bleu, perte de la 3D, ou retour à la page de login?

FIXME si "écran bleu" fait référence à l'écran bleu de la mort (ou BSoD) de Windows, il serait plus juste de parler de Kernel Panic ou de panique du noyau.

Ceci est un problème très courant dû à xserver-xorg-core et notamment après la mise à jour d'un noyau. Regardez le forum mais généralement:
Les symptômes:

  • Impossible de lancer le serveur x (d'où l'écran bleu mettant en cause les pilotes graphiques)
  • Retour à la page de login au lancement d'une application 3D (Beryl, compiz, jeu, etc.)

Solution: réinstaller vos pilotes graphiques. Si dans vos mises à jour vous voyez xserver-xorg-core, il FAUT réinstaller les pilotes si le serveur X plante.

Comment activer la sortie TV ?

Sur certaines cartes (récentes), le clonage est automatique: reliez votre carte-graphique à votre télé,allumez votre ordinateur, et ça devrait marcher. Pour le reste:

  • allez voir les tutos : nvidia tvout multi-ecran.
  • Si pour les ATI le plug'n'play ne fonctionne pas et qu'il ne s'agit pas d'un problème de connexion de carte dans le port AGP:
    installer le paquet atitvout. FIXME toujours vrai?
  • FIXME DELETEME ? Gutsy et Hardy Pour un ordinateur portable, vous pouvez brancher la sortie TV directement. Pour permuter l'affichage, fermez votre PC et rouvrez-le, ça devrait faire l'affaire…

Comment calibrer l'écran ?

Référez-vous à la documentation sur Argyll CMS

Gestion de l'énergie des écrans DPMS

Il faut d'abord s'assurer d'avoir le paquet x11-xserver-utils d'installé, sinon faites-le.

Vous pouvez visionner l'état de la gestion de l'énergie DPMS (VESA Display Power Management Signaling) avec la commande :

export DISPLAY=:0
sudo xset -q

Pour activer la gestion d'énergie DPMS :

export DISPLAY=:0
sudo xset +dpms

Pour désactiver la gestion d'énergie DPMS

export DISPLAY=:0
sudo xset -dpms

Pour désactiver l'économiseur d'écran :

export DISPLAY=:0
sudo xset s off

Pour activer l'économiseur d'écran dans 200s :

export DISPLAY=:0
sudo xset s 200

Pour régler la mise en veille de l'écran : xset dpms "Désactivé l'affichage = 200s" "En économie d'énergie = 400s" "Éteindre = 800s"

export DISPLAY=:0
sudo xset dpms 200 400 800

Pour obliger la désactivation de l'affichage :

export DISPLAY=:0
sudo xset dpms force standby

Pour obliger la mise en économie d'énergie :

export DISPLAY=:0
sudo xset dpms force suspend

Pour éteindre l'écran :

export DISPLAY=:0
sudo xset dpms force off

Pour réactiver remplacer force off par force on

Voir Aussi

Effets graphiques
Serveurs virtuels

FIXME utile?

  • Xnest
  • xephyr,
  • xoo
divers

Contributeurs : adam0509, Acp, Boris Le Hachoir, Sponge Bob

1) le tilde ~ représentant votre Dossier Personnel
